1-技術原理

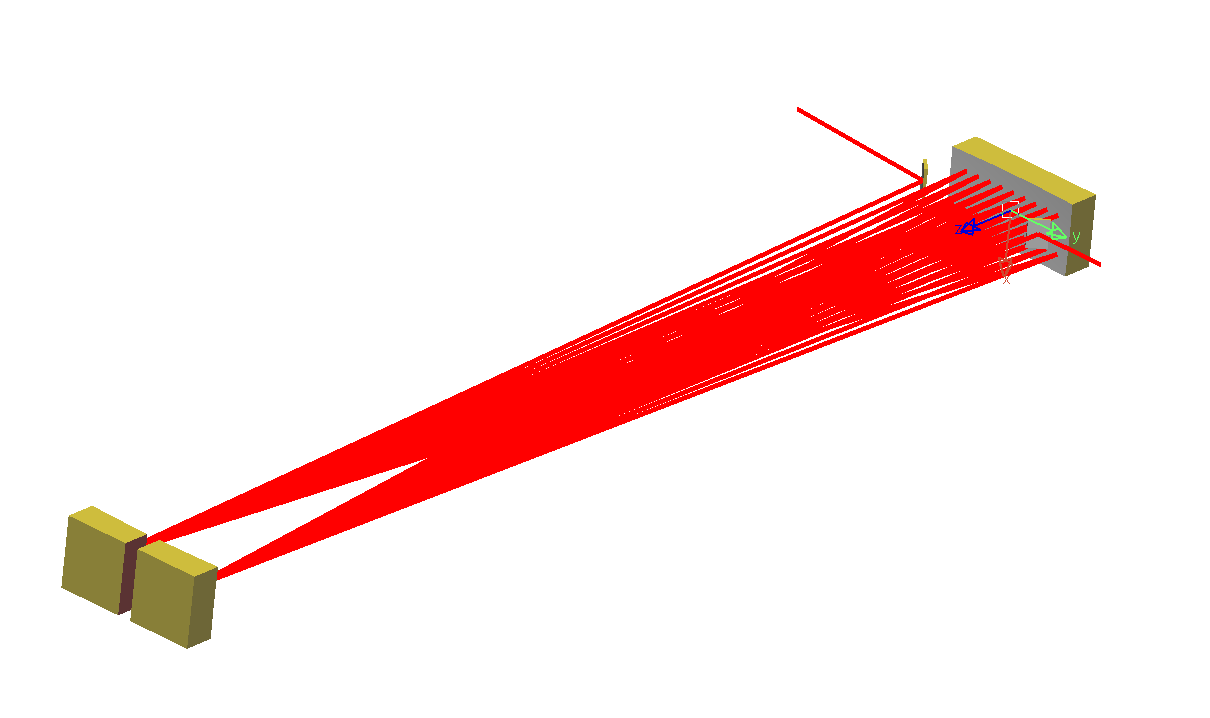

長光程吸收原理

根據朗伯--比爾(Lambert-Beer)吸收定律，通過延長光流通的長度，可以改變氣體吸收的強度。我們采用了多長反射池的結構，講光程做到物理尺寸的幾倍甚至幾十倍，來獲得更高的檢測靈敏度和更低的氣體檢測下限。

2-光學結構

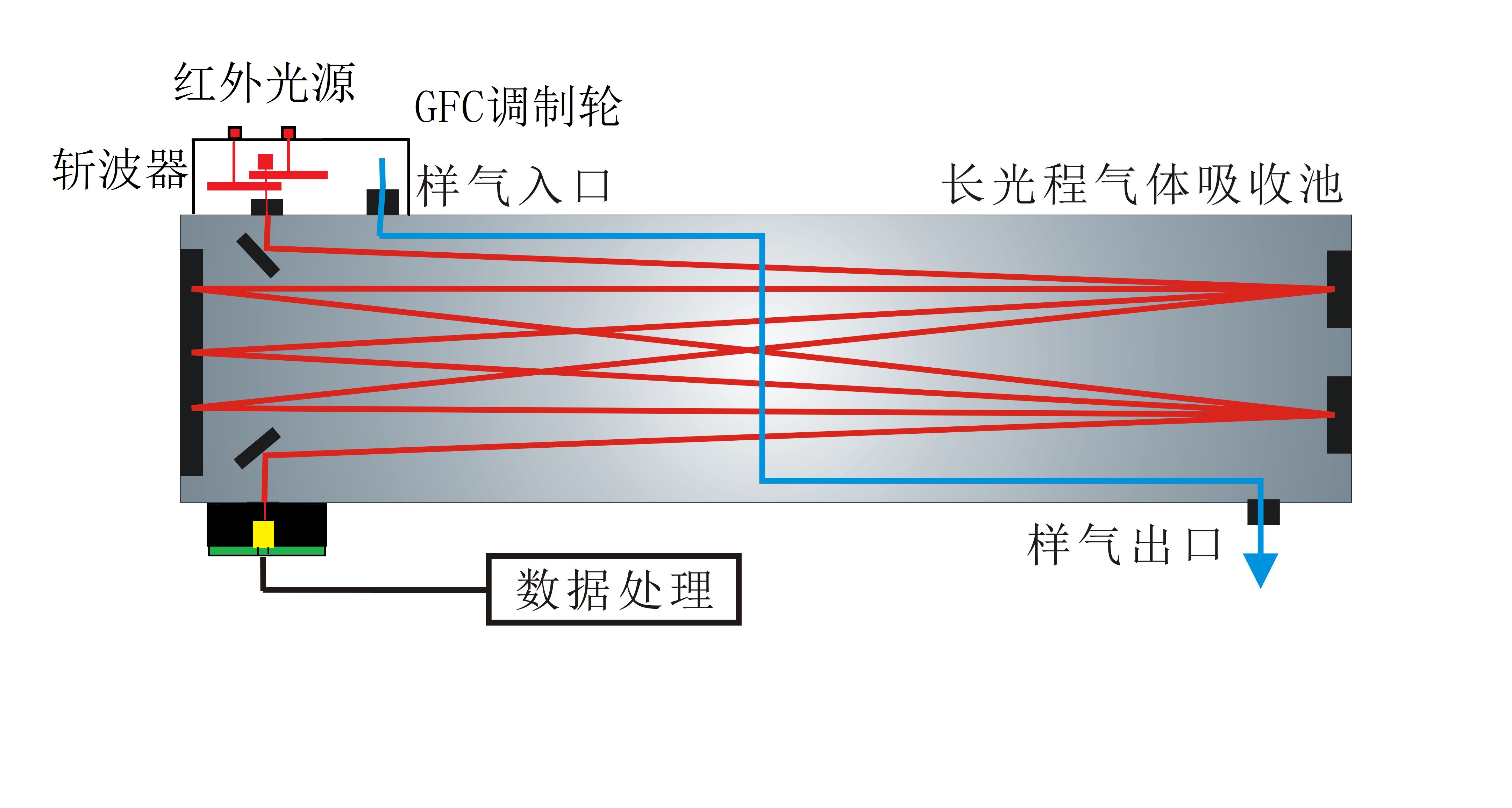

GFC光學結構

光源發出的紅外光經GFC調制輪交替進入氣體室，一路被充滿CO的氣室所吸收，一路穿過完全不含CO的氣室，兩路光分別經透鏡匯聚后由探測器接收，經過處理得到吸收信號和參考信號。

該結構可以抵消部分水汽以及外部電路或者溫度噪聲的影響，提供產品的穩定性。

3-吸收光譜

一氧化碳的吸收光譜

傳感器通過檢測一氧化碳的吸收峰4.65um附近的吸光度光譜來分析組分濃度。

為了避免其他氣體對CO的吸收影響，我們在光學設計那里，選擇更窄的吸收峰透過。

最終實現了高濃度CO2、CH4等氣體對CO檢測干擾可以忽略的效果。

4-長期漂移

經過30天24h漂移的跟蹤測量，對傳感器長期測量的穩定性進行考察，得到了CO傳感器在零點、80%量程濃度的長期穩定性數據。傳感器氣室恒溫40℃在室溫環境下進行測量

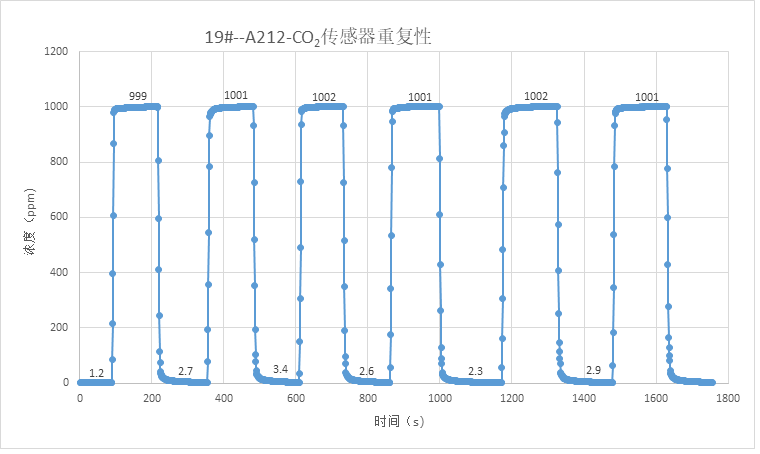

5-重復性

同的標氣及相同的條件下進行操作，在盡量短的時間間隔內完成重復實驗任務。依次通入氮?dú)夂?0%的量程氣，重復操作6次進行重復性實驗；根據實驗曲線圖可以看出：零點最大在1～5之間，偏差為5ppm。
